НАЗНАЧЕНИЕ

Система КВАНТ-Л-II предназначена для автоматизированной центровки составных валов, муфт широкого класса машин и механизмов горизонтального и вертикального исполнения, для центровки насосных агрегатов, вентиляторов, компрессоров, электродвигателей, редукторов и пр.

Польза от центровки валов

«Квант-Л-II» относится к приборам энергоресурсосберегающих технологий.

Используя системы «Квант-Л-II» вместо щупов, иголок, линеек, стрелочных индикаторов и прочих подручных средств вы начинаете экономить за счет:

  • снижения вибрации механизмов
  • снижения потребления электроэнергии до 15% и более
  • уменьшения износа муфт, валов и уплотнений
  • уменьшения износа и увеличения ресурса подшипников
  • уменьшения ремонтов, и, как правило, увеличения объемов и качества выпускаемой продукции

Наша лазерная система окупается за 2-3 месяца эксплуатации.

Включение системы

Для включения системы нажмите кнопку 1 на клавиатуре вычислительного блока (Рис. 3.5). На экране блока должна отобразиться информация о названии системы, изготовителе и номере версии установленного программного обеспечения, а на блоках БИЛ-1 и БИЛ-2 в течение 1-3 секунд должны загореться светодиоды питания (несколько морганий красного и зеленого цвета).

  1. Кнопка включения/выключения питания «Вкл/Выкл».
  2. Индикатор отображения информации.
  3. Кнопка «Отмена».
  4. Кнопка «Ввод».
  5. Крышка.
  6. Разъемы для подключения БИЛ-1 и БИЛ-2.
- Кнопки перемещения по меню.

Устройство и принцип работы

Конструкция

Конструктивно система КВАНТ-Л-II состоит из набора крепежных приспособлений, блоков измерительных лазерных (БИЛ-1, БИЛ-2) и специализированного вычислительного блока.

Набор крепежных приспособлений включает в себя призматические цепные зажимы и стойки для крепления измерительных блоков. В рабочем положении набор крепежных приспособлений обеспечивает установку измерительных блоков на центрируемых валах (на самих валах или на полумуфтах).

Блоки измерительные лазерные БИЛ-1 и БИЛ-2 представляют собой оптико-электронные устройства, преобразующее перемещение лазерного луча по поверхности фотоприемника в цифровой код. Конструктивно блоки состоят из металлических корпусов с размещенными в них излучающими лазерными диодами, фотоприемниками и печатными платами схем согласования. Питание измерительных блоков осуществляется от вычислительного блока.

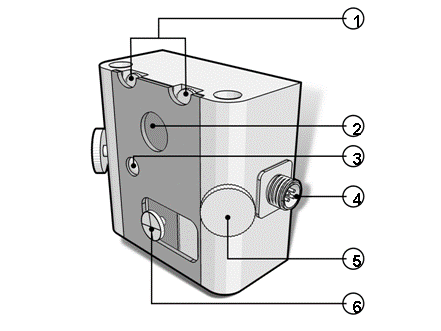

  1. Винты регулировочные (служат для перемещения лазерного луча).
  2. Окно лазерного излучателя.
  3. Светодиод контроля работы БИЛ.
  4. Разъем для подключения сигнального кабеля.
  5. Винт фиксирующий (служит для фиксации БИЛ на стойках крепления).
  6. Мишень шторки приёмного окна.

Вычислительный блок состоит из однокристального микроконтроллера со схемами стабилизации питания, графического жидкокристаллического индикатора с разрешением 160?160 точек и аккумулятора. Обмен данными с измерительными блоками осуществляется по интерфейсу RS-485. Все узлы размещаются в прочном алюминиевом корпусе (IP65) с пленочной клавиатурой на лицевой стороне. Элементы питания (Li-ion аккумуляторы) находятся внутри корпуса.

Заряд аккумуляторов осуществляется при подключении адаптера сетевого питания.

Принцип действия

По исходным линейным размерам механизма, а также результатам измерений взаимных перемещений валов, полученных при одновременном их проворачивании, вычисляются необходимые перемещения опор приводного механизма (например, эл. двигатель) в вертикальном и горизонтальном направлениях, обеспечивающие центровку осей вращения валов. Вертикальные перемещения необходимо проводить с помощью калиброванных пластин «BALTECH 1,2,3,4,7».

Для проведения измерений величины взаимных перемещений валов используются измерительные блоки, которые с помощью специального крепежа, входящего в комплект поставки, устанавливаются на валах:

  • БИЛ-1 - подвижный механизм (например: эл. двигатель).
  • БИЛ-2 - неподвижный механизм (например: редуктор, насос и пр.).

Показания измерительных блоков передаются в вычислительный блок в виде цифрового сигнала. Расчет необходимых перемещений опор отображается на экране вычислительного блока. Далее производится центровка, а затем контроль положения механизма. После проведения центровки результаты сохраняются в отчетах. Все отчеты рекомендуем переносить на персональный компьютер и в виде протоколов выводить на печать с помощью ПО «Квант-Л-II».

Эксплуатационные ограничения

Система КВАНТ-Л-II не предназначена для работы при отрицательных температурах. Для центровки механизмов при отрицательных температурах используйте механические системы центровки КВАНТ-КПЦ, КВАНТ-А, КВАНТ-В или КВАНТ-С.
